【10%OFF】 TRH 間接照明 LED照明器具 LINE DNライティング TRIM S-FPL ※受注生産品 電球色(3000K) TRH1000L30S-FPL 全長1000mm スクエア型カバー 調光兼用型 その他照明器具 送付先について:【選択してください】

【10%OFF】 TRH 間接照明 LED照明器具 LINE DNライティング TRIM S-FPL ※受注生産品 電球色(3000K) TRH1000L30S-FPL 全長1000mm スクエア型カバー 調光兼用型 その他照明器具
【10%OFF】 TRH 間接照明 LED照明器具 LINE DNライティング TRIM S-FPL ※受注生産品 電球色(3000K) TRH1000L30S-FPL 全長1000mm スクエア型カバー 調光兼用型 その他照明器具
alllight/trh1000l30sfpl-dnl-16626-qz1
15,431円 25,718円
TRH S-FPL 建築化照明 ダウンロード | DNライティング株式会社, 楽天市場】DNライティング TRIM LINE LED照明器具 間接照明 TRH S , 楽天市場】DNライティング TRIM LINE LED照明器具 間接照明 TRH S , DNライティング TRIM LINE LED照明器具 間接照明 TRE2-APD 調光兼用型 全長1500mm 温白色 TRE2-1500WW-APD ※受注生産品 :TRE21500WWAPD-DNL:オールライト Yahoo!店 - 通販 - Yahoo!ショッピング, TRH D-FPL 建築化照明 オプション | DNライティング株式会社, DNライティング TRIM LINE LED照明器具 間接照明 TRE2-APD 調光兼用 , Linear series(リニア08) | ピックアップ製品 | 株式会社 遠藤照明

メーカー:DNL/ DNライティング  (旧ダイア蛍光 DAIA 旧ニッポ電機 NIPPO)
シリーズ名:TRIM LINE LED照明器具 TRH S-FPL

関連キーワード
LED間接照明 照明器具 間接光 建築化照明 LED ライト お店用 店舗用 店舗照明 ショールーム照明 ディスプレイ照明 光源交換型 コンパクト ドーム 調光 住宅用


※以下のオプション品は別途必要です。


≪交換用モジュール≫


≪適合調光器≫



※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。ご了承ください。
※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。
※受注生産品のため、ご注文後2週間ほどお時間をいただきます。
※受注生産品のため、ご注文後の返品·交換·キャンセルは出来ませんのでご了承ください。

DNライティング

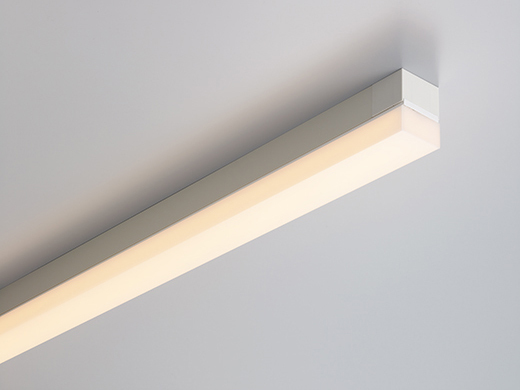

TRIM LINE LED照明器具 TRH1000S-FPL


■特徴
7000lmクラスの明るさ
調光兼用型
スクエア型カバー
埋め込み取り付け可能
大光量7000lmクラスは、吹き抜けなど大空間のベース·間接照明におすすめです。


TRH1500L28-PL(例)
123456

1.器具種別調光兼用型のLED照明器具
7000lmクラスの明るさ
2.長さ550 850 1000 1250 1500mmの5サイズ
3.光源色L28=2800K 電球色 Ra85
L30=3000K 電球色 Ra85
WW=3500K 温白色 Ra85
W=4200K白色 Ra85
N=5000K 昼白色 Ra85
4.スクエア型カバー
5.入力電圧100V〜242V
6.調光兼用型PWM調光
5%〜100%

※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付·取替工事を行うことは法律上できません。


≪DNライティング TRIM LINE LED照明器具 TRH S-FPL≫
TRH1000S-FPL
品番光源色器具全長取付ピッチ器具質量入力電力メーカー希望
小売価格
単価定格寿命
昼白色 1000mm 840mm 1.08kg 33.0W 36,740円 25,718円 40,000h
白色
温白色
電球色3000K
電球色2800K

≪寸法図≫

≪取付方法≫※必ず電源を切ってから行ってください。

1.取付前の確認
·器具質量に十分耐えるよう取付部の強度を確保してください。
·ボルトで取り付ける場合(1250、1500サイズのみ)、取付ボルトは、W3/8またはM10を使用し、取付ボルトの天井面からの出代は18〜24mmとしてください。
【注意】 埋め込み最小施工寸法(右図)より大きい寸法で施工してください。

2.LEDモジュールの取り外し
·LEDモジュールを引っ張り、LEDモジュール接続ばねを接続ばね受けから外してください。
【注意】中央を持たないでください。(破損の原因)

3. 器具の取り付け
·電源用口のノックアウトを取り除いてください。
側面はペンチ等を、底面はマイナスドライバー等を使用してください。
[ねじで取り付ける場合]
平らな面に付属の取付ねじで取付穴1を使用して器具が歪まないように確実に固定してください。
【注意】取付穴をあけないでください。(故障、感電、火災の原因)
[ボルトで取り付ける場合(1250、1500サイズのみ)]
取付穴2を使用して器具が歪まないように確実に固定してください。

4. 器具の連結方法(器具を複数設置する場合)
【注意】電源送り灯数は100V時20灯以内、200V時40灯以内、埋込時は100V時15灯以内、200V時30灯以内。(火災の原因)
·電源端子台間は電源ケーブル(別途必要)で接続してください。
··各器具の調光信号送りコネクタと調光信号コネクタを接続してください。(器具間の配線を延長する場合、 (別売)を使用してください。)
·電線は電線留めの内側を通してください。



4. 電源と調光器(PWM制御方式)の接続
(1)電源の接続
電源ケーブルを外す場合は、マイナスドライバーでリセットボタンを押しながら引き抜いてください。
<550サイズを底面ノックアウトから配線する場合>
·端子台の送り側挿入口を使用してください。
【注意】 電源線、アース線は1本ずつ引っ張って接続の確認をしてください。
ストリップしすぎると心線が金属に接触し、感電、漏電の原因となることがあります。
【注意】 アース線と電源線を間違えて接続しないようにしてください。
(2)調光信号の接続
調光信号接続コード (別売)を使用して調光信号と接続してください。
【注意】コネクタは器具内へ収納してください。
(3)器具内へ収納
結線が終わりましたら、電線、コネクタを電線留めの内側を通して器具内へ収納してください。

6. LEDモジュールの取り付け
1.LEDモジュール接続ばねを起こした状態で、本体の接続ばね受けに引っかけて吊り下げてください。
2.LEDコネクタIIとLEDコネクタIを接続してください。
3.LEDコネクタを器具内へ押し込み、電線を挟み込まないようにLEDモジュールを押し上げ本体に取り付けてください。
【注意】取り付けに不備があると落下の原因となります。

7. 電源の供給
·すべての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。
